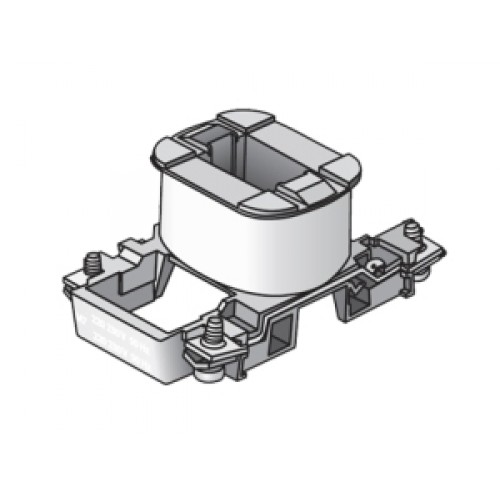

КУ-(09-18А) 380В UV, Катушка управления для КМН
Модель:
40540
5.50 р.
6
Серия продукта
КМИ
Конфигурация контактов
1NO
Описание полюсов
3P
Номинальный ток (In), A
18
Номинальный ток AC-3 (380/400V), A
18
Номинальное напряжение катушки (Unc), V
220VAC
Тип вспомогательных контактов
1NO
Номинальная мощнос... →
|
Серия продукта
|
КМИ |
|
Конфигурация контактов
|
1NO |
|
Описание полюсов
|
3P |
|
Номинальный ток (In), A
|
18 |
|
Номинальный ток AC-3 (380/400V), A
|
18 |
|
Номинальное напряжение катушки (Unc), V
|
220VAC |
|
Тип вспомогательных контактов
|
1NO |
|
Номинальная мощность AC-3 (380/400V), kW
|
7,5 |
|
Вид коммутируемого напряжения, V
|
AC |
|
Степень защиты
|
IP20 |
|
Срок гарантии
|
24 месяца, по отдельным проектам до 5 лет |
|
Номинальная мощность AC-4 (660/690V), kW
|
1NO |
|
Номинальный ток AC-3 (660/690V), A
|
9 |
|
Номинальное рабочее напряжение (Un), V
|
380/400, 660 AC |
|
Тип клеммы
|
винтовая |
|
Монтаж
|
на DIN-рейку, накладной |
|
Температура окружающей среды (рабочая), ℃
|
-5_+40 |
|
Номинальное напряжение питания, Un
|
380/400/660 |
|
Номинальный ток AC-4 (380/400V), A
|
7,7 |
|
Категория применения
|
АС-1, АС-3 |
|
Механическая износостойкость, не менее циклов
|
7000000 |
|
Номинальный ток AC-1 (Ith), A
|
32 |
|
Аналоги
|
KMI-11810-AC220 Контактор КМИ-11810, АС220, 18А, 1НО PML-S-18-230-BASIC Пускатель электромагнитный серии ПМЛ-1160ДМ 18А 230В EKF Basic PML-S-18-230-BASIC Пускатель электромагнитный серии ПМЛ-1160ДМ 18А 230В EKF Basic |
|
Стандарты
|
IEC-60947-4-1 |
|
Номинальное импульсное перенапряжение (Uimp), kV
|
6 |
|
Категория перенапряжения изоляции (Ui), VAC
|
660 |
|
Электрическая износостойкость, не менее циклов
|
800000 (AC-3), 160000 (AC-4) |
|
Аксессуары
|
ПКИ блок-контакт вспомогательный, БМ-01 блокировка механическая |
|
Номинальный ток DC-1 (110V), A
|
80 |
|
Температура хранения, ℃
|
-25_+50 |
|
Тип катушки
|
стандартная |
|
Номинальная мощность катушки (AC/DC), VA/W
|
60VA (втягивание), 7VA (удержание), 1,8_2,8W |
|
Рабочий диапазон катушки (AC/DC), V
|
(0,8_1,1) x Unc (AC) |
|
Напряжение отключения катушки (AC/DC), V
|
(0,3_0,6) x Unc (AC) |
