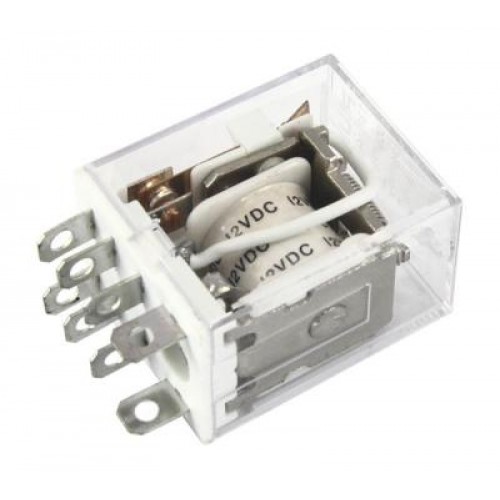

13F-2 (SCL) 12VDC 10-15A, Электромагнитное реле
Модель:
59132
MPN:
RUICHI
5.20 р.
6
Схема переключения :
DPDT
Номинальное напряжение :
катушки - 12 В (DC) В
Мощность :
катушки - 0,9 (DС) Вт
Сопротивление катушки :
160 Ом
Напряжение :
срабатывания - 9/ отпускания - 1,2 В
Максимальное напряжение :
переключения - 250 VAC/ 30 VDC В
Максимальный ток :
переключен... →
| Схема переключения : | DPDT |
|---|---|
| Номинальное напряжение : | катушки - 12 В (DC) В |
| Мощность : | катушки - 0,9 (DС) Вт |
| Сопротивление катушки : | 160 Ом |
| Напряжение : | срабатывания - 9/ отпускания - 1,2 В |
| Максимальное напряжение : | переключения - 250 VAC/ 30 VDC В |
| Максимальный ток : | переключения - 10 А |
| Контактное сопротивление, не более : | 100 мОм |
| Сопротивление изоляции, не менее : | 100 (при Uисп.dc=500 В) МОм |
| Диэлектрическая прочность : | между откр. контактами и корпусом - 1500 VAC 1мин. В |
| Время : | срабатывания/ переключения - 25 мс |
| Количество циклов коммутации (электро), не менее : | 100000 |
| Диапазон рабочих температур : | -40…+70 °С |
| Примечание : | подходят колодки: PTF08A-01/02/03; 13F-2Z-A/A1/A2 |
| Высота : | 41,5 мм |
| Ширина : | 21,5 мм |
| Глубина : | 28 мм |
