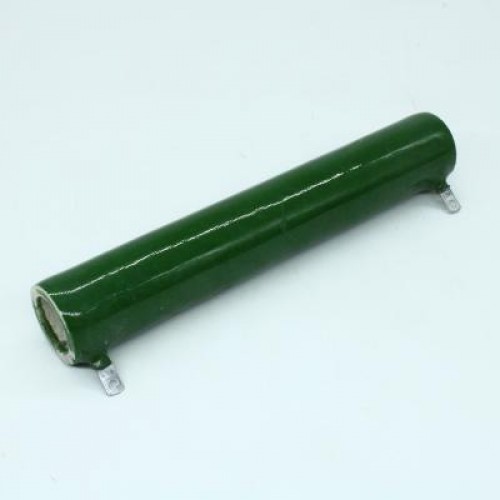

ПЭВ-100 (С5-35) 47 Ом, Резистор мощный постоянный / проволочный, 5% (1990г)
Резисторы ПЭВ - Проволочные Эмалированные Водостойкие
Резисторы ПЭВ выполнены однослойной намоткой из константановой (для низкоомных резисторов) или нихромовой (для высокоомных) проволоки на керамической трубке из талько-шамотной керамики или ультрафарфора и покрыты слоем теплостойкой неорганической стекловидной эмали зеленого цвета. Как и все многовитковые проволочные резисторы, они обладают заметными паразитными реактивными параметрами и применяются лишь на сравнительно низких частотах. Резисторы ПЭВ номиналами до 10 кОм (с однослойной намоткой) могут использоваться до 1 МГц, а более высокоомные, с многослойной намоткой, лишь ниже 50-100 кГц. Диапазон выпускаемых номиналов - от 1 Ом до 56 кОм (у резисторов разной мощности этот диапазон отличается). Максимально допустимая рассеиваемая мощность резисторов - 3; 7,5; 10; 15; 20; 25; 30; 40; 50; 75 и 100 Вт. Допустимое отклонение от номинального сопротивления +5%; +10%; +20%. Рабочая температура ПЭВ -60....+155оС. относительная влажность не более 98%. Срок службы до 10000ч.
Основные особенности:
Проволочные постоянные общего применения изолированные
Для навесного монтажа
Области применения:
цепи переменного и постоянного тока
Предельные характеристики резисторов ПЭВ:
|
Рабочая температура (окружающей среды) |
|
|
При номинальной электрической нагрузке: |
-60...+40оС |
|
При снижении электрической нагрузки до 0.6 Рн: |
-60... +155оС |
|
Относительная влажность воздуха при Т= +35оС |
до 98% |
|
Пониженное атмосферное давление |
до 667 Па (5 мм рт. ст.) |
|
Рабочее напряжение (предельное) |
|
|
Переменного тока: |
1000 В |
|
Постоянного тока: |
1400 В |
|
Наработка на отказ (минимальная) |
10000 ч |
|
Температурный коэффициент сопротивления, не более |
200 х 10 -6 1/оС |
|
Сопротивление изоляции при нормальных климатических условиях, не менее |
103 МОм |
|
Номинальная мощность, Вт |
Диапазон номинальных сопротивлений, Ом |
D |
L |
H |
d |
Масса (не более), г. |
|
ПЭВ 3 |
3 - 510 |
14 |
26 |
28 |
5,5 |
16 |
|
ПЭВ 7,5 |
1...3,3 х 103 |
14 |
35 |
28 |
5,5 |
23 |
|
ПЭВ 10 |
1,8...10 х 103 |
14 |
41 |
28 |
5,5 |
27 |
|
ПЭВ 15 |
3,9...15 х 103 |
17 |
45 |
31 |
8 |
36 |
|
ПЭВ 20 |
4,7...20 х 103 |
17 |
50 |
31 |
8 |
44 |
|
ПЭВ 25 |
10...24 х 103 |
21 |
50 |
35 |
12 |
57 |
|
ПЭВ 30 |
10...30 х 103 |
21 |
71 |
35 |
12 |
80 |
|
ПЭВ 40 |
18...51 х 103 |
21 |
87 |
35 |
12 |
98 |
|
ПЭВ 50 |
18...51 х 103 |
29 |
90 |
43 |
20 |
132 |
|
ПЭВ 75 |
47...56 х 103 |
29 |
140 |
43 |
20 |
253 |
|
ПЭВ 100 |
47...56 х 103 |
29 |
170 |
43 |
20 |
286 |
